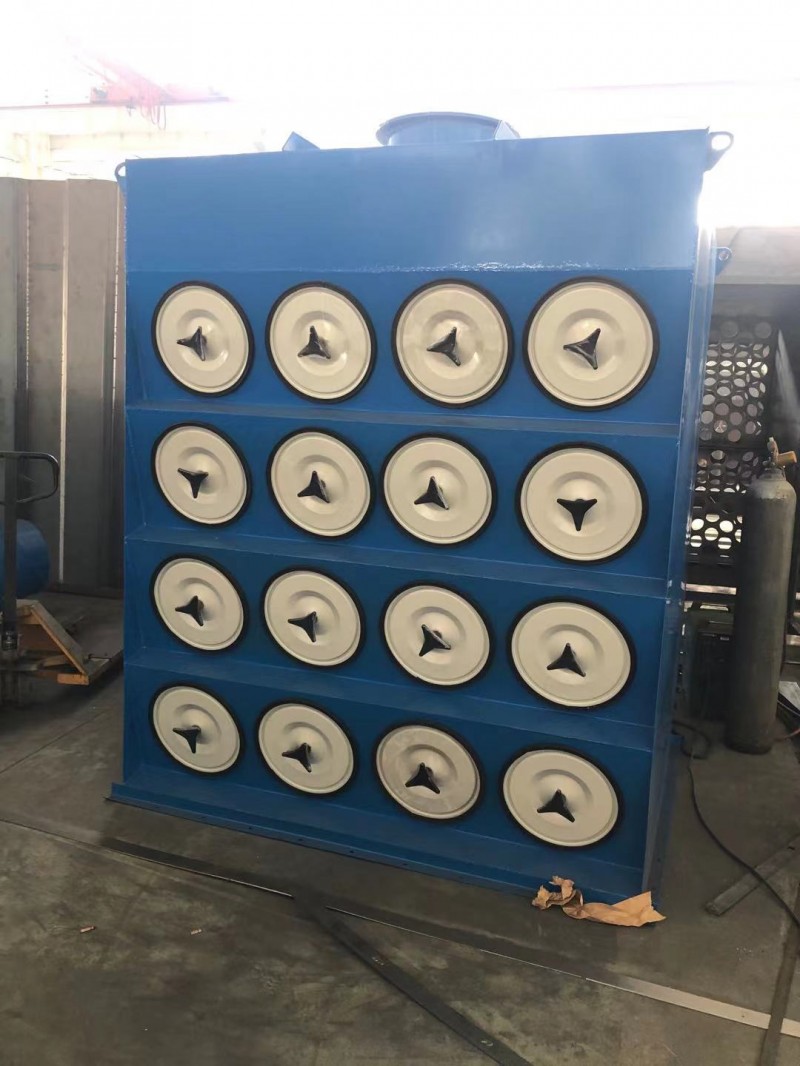

    滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器。滤筒除尘器按安装方式分，可以分为斜插式，侧装式，吊装式，上装式。 滤筒除尘器按滤筒材料分，可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，覆膜滤筒除尘器，纳米滤筒除尘器等。

工作原理：

      含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

      滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从di一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

      在此过程中bi须定期对滤筒进行更换和清洗，以确保过滤效果和精度，因为在过滤过程中粉尘除了被阻隔外还有部分会沉积于滤料表面，增大阻力，所以一般的正确更换时间是三至五个月！

结构组成：

      滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

      滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

产品特点：

①由于滤料折褶成筒状使用，使滤料布置密度大，所以除尘器结构紧凑，体积小；

②滤筒高度小，安装方便，使用维修工作量小；

③同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大；

④滤料折褶要求两端密封严格，不能有漏气，否则会降低效果。

脉冲滤筒除尘器的特点如下：

1、滤筒采用进口聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，极小的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面；

2、滤料折褶使用，可增大过滤面积，并使除尘器结构更为紧凑；

3、 滤筒高度小，安装维修工作量小；

4、与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大；

5、 单机除尘器清灰采用脉冲喷吹在线清灰方式。清灰过程由脉冲控制仪自动控制。除尘器内设置多个滤筒以增加其有效过滤面积，当某个（对）滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他滤筒正常工作，这样既达到了清灰效果又不影响设备运行，使除尘器可连续运转；组合式除尘器清灰采用分室离线脉冲自动循环清灰。每个除尘室内设置多个滤筒以增加其有效过滤面积，当某个除尘室内滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他除尘室正常工作，这样既保障了清灰效果又可使除尘器可连续运转；

6、 除尘效率高（一般可达99.6%以上），操作方便；

性能指标：

      脉冲气流没有经过文丘里就直接喷吹进入滤筒内部。将会导致滤筒靠近脉冲阀的一端（上部）承受负压，而滤筒的另一端（下部）将承受压力。这就会造成滤筒的上下部清灰不同而可能缩短使用寿命，并使设备不能达到有效清灰。

      为此可在脉冲阀出口或者脉冲喷吹管上安装滤筒用文丘里喷嘴。把喷吹压力的分布情况改良成比较均匀的全滤筒高度正压喷吹。

灰尘堆积在滤筒的折叠缝中将使清灰比较困难。所以折叠面积大的滤筒（每个滤筒的过滤面积达20~22㎡）一般只适合应用于较低入口浓度的情况。比较常用滤筒尺寸与过滤面积。

      滤筒除尘器脉冲喷吹装置的分气箱应符合JB/T 10191-2000的规定。洁净气流应无水、无油、无尘。脉冲阀在规定条件下，喷吹阀及接口应无漏气现象，并能正常启闭，工作可靠。

      脉冲控制仪工作应准确可靠，其喷吹时间与间隔均可在一定范围内调整。诱导喷吹装置与喷吹管配合安装时。诱导喷吹装置的喷口应与喷吹管上的喷孔同轴，并保持与喷管一致的垂直度，其偏差小于2mm。

技术措施：

1清灰装置

      传统的滤筒除尘器有两种清灰方式，一种是高压气流反吹，一种是脉冲气流喷吹，实践表明前者的优点是气流均匀，缺点是耗气量大；后者的优点是耗气量小，缺点是气流弱小。为此可作两个方面改进：一方面在脉冲喷吹管上增加导流装置，加强气流诱导作用，另一方面把滤筒上部导流风管取消，使脉冲气流和诱导气流同时充分进入滤筒。这样改进后耗气量少，气流均匀，清灰效果好，根据计算，技术改进后的清灰气流流量是脉冲气量的3－5倍。

2 气量分布板

      滤筒除尘器的气流分布很重要，必须考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有独特要求，气流分布必须十分稳定和均匀。才有利于气流的上升和粉尘的下降，气流分布板开孔率35%。根据计算，阻力系数<2，由此可见在气流速度<0.8m/s的情况下，多孔气流分布板可以满足滤筒式除尘器的要求。
